Paramètres techniques
| Modèle | Capacité d’échange thermique (kW) | Ventilateur axial | Poids (kg) | Pompe de circulation d’eau | Débit d’eau d’appoint (m³/h) | ||||||||
| Puissance (kW) | Courant nominal (A) | Quantité | Débit d’air total 10⁴ (m³/h) | Poids de transport (kg) | Poids en fonctionnement (kg) | Poids de la partie la plus lourde (kg) | Puissance de la pompe de circulation (kW) | Courant nominal (A) | Quantité | Débit d’eau de circulation (m³/h) | |||
| | 240 | 0,75 | 24 | 2 | 24 | 2055 | 2784 | 1449 | 1,1 | 2,7 | 1 | 40 | 0,20–0,73 |
| 350 | 1,5 | 4,4 | 2 | 3,5 | 2327 | 3177 | 1651 | 1,5 | 3,5 | 1 | 50 | 0,30–1,06 | |
| 480 | 3 | 7,1 | 1 | 4,8 | 3491 | 4619 | 2535 | 1,5 | 3,5 | 1 | 75 | 0,39–1,37 | |
| 600 | 4 | 12,5 | 1 | 6,0 | 3885 | 4934 | 2874 | 1,5 | 3,5 | 1 | 75 | 0,52–1,83 | |
| 800 | 2,2 | 6,7 | 2 | 8 | 5017 | 6198 | 3522 | 2,2 | 4,9 | 1 | 100 | 0,64–2,29 | |
| 900 | 3 | 7,1 | 2 | 9 | 5874 | 7052 | 4133 | 4 | 8,7 | 1 | 120 | 0,77–2,74 | |
| 1000 | 3 | 9,7 | 2 | 10 | 6277 | 7865 | 4394 | 4 | 8,7 | 1 | 160 | 0,86–3,05 | |
| 1200 | 4 | 12,5 | 2 | 12 | 6690 | 8518 | 4933 | 4 | 8,7 | 1 | 160 | 1,02–3,65 | |
| 1400 | 11 | 36,2 | 1 | 14 | 7388 | 9044 | 5400 | 5,5 | 11,6 | 1 | 195 | 1,16–4,20 | |
| 1600 | 5,5 | 16,7 | 2 | 16 | 8958 | 10911 | 6793 | 5,5 | 11,6 | 1 | 195 | 1,27–4,56 | |
| 1800 | 5,5 | 17,9 | 2 | 18 | 10098 | 12306 | 7595 | 7,5 | 15,5 | 1 | 260 | 1,54–5,48 | |
| 2000 | 7,5 | 24,3 | 2 | 20 | 11205 | 13658 | 8347 | 7,5 | 15,5 | 1 | 260 | 1,70–6,08 | |
| 2400 | 7,5 | 24,3 | 2 | 24 | 13168 | 15677 | 10077 | 11 | 22,4 | 1 | 310 | 2,02–7,33 | |
| 2800 | 11 | 36,2 | 2 | 28 | 14597 | 17341 | 11279 | 15 | 29,2 | 1 | 360 | 2,36–8,55 | |
| 3200 | 15 | 36,7 | 2 | 32 | 16668 | 19765 | 13088 | 15 | 29,2 | 1 | 366 | 2,68–9,75 | |
| Remarques 1. Les paramètres du tableau ci-dessus sont fournis à titre indicatif. Les valeurs définitives sont celles figurant sur les plans finaux. 2. Pour les autres modèles (LNZ3600 à LNZ12800), veuillez nous contacter pour plus d’informations. | |||||||||||||
Caractéristiques
La conception à échange thermique intégral par serpentin élimine le besoin de garnissage supplémentaire, réduisant ainsi les coûts d’exploitation et de maintenance.

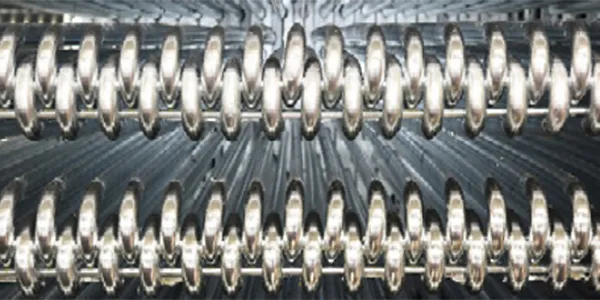

La conception brevetée du serpentin en forme de goutte augmente la surface d’échange thermique et prolonge la durée de vie du condenseur.

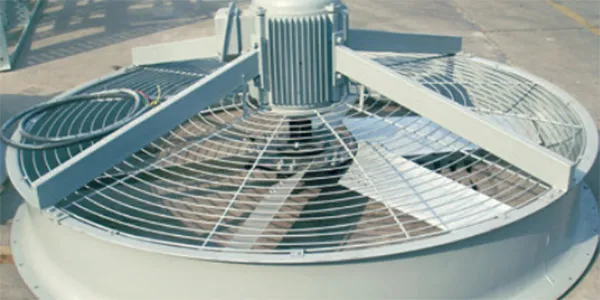

Ventilateurs axiaux et pompes à eau de marques reconnues, avec commande par variateur de fréquence disponible en option afin d’améliorer l’efficacité énergétique.

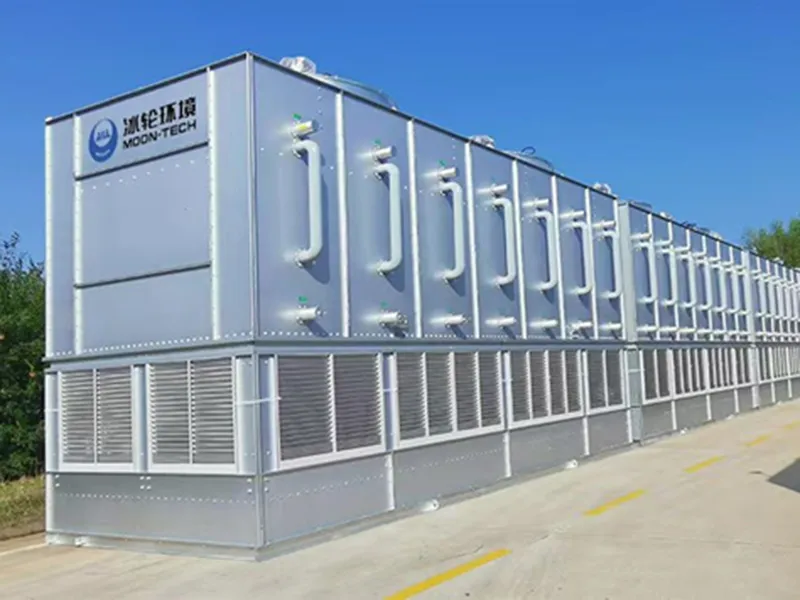

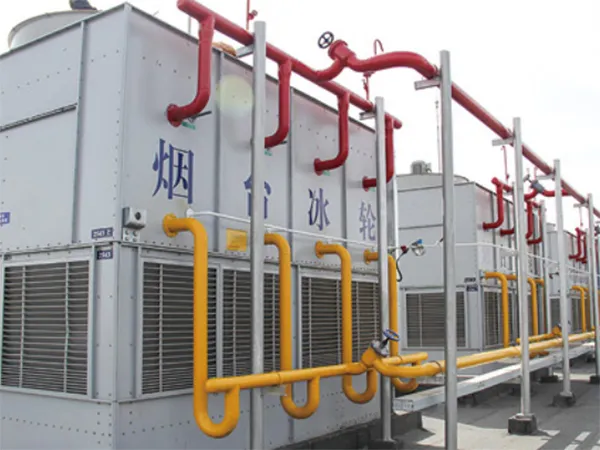

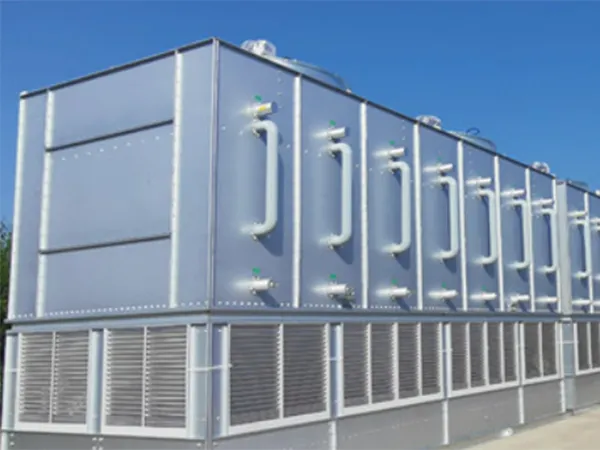

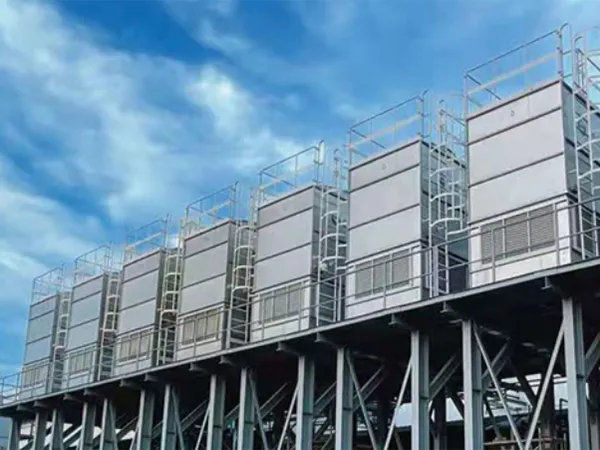

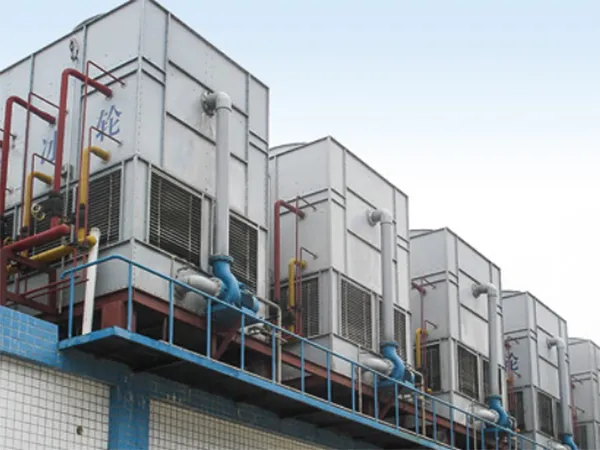

Photos sur site
